繼電保護裝置是電力系統安全的基石，其誤動或拒動都可能引發連鎖反應，導致生產中斷或設備損壞。因此，定期、規范地對保護裝置進行校驗，是保障電力系統穩定運行的重要環節。隨著數字化技術的發展，以微機技術為核心的繼電保護測試儀，因其測試項目全面、操作便捷、數據管理清晰等特點，已成為現場工作的一種常見選擇。

產品概述：面向現場的智能化測試方案

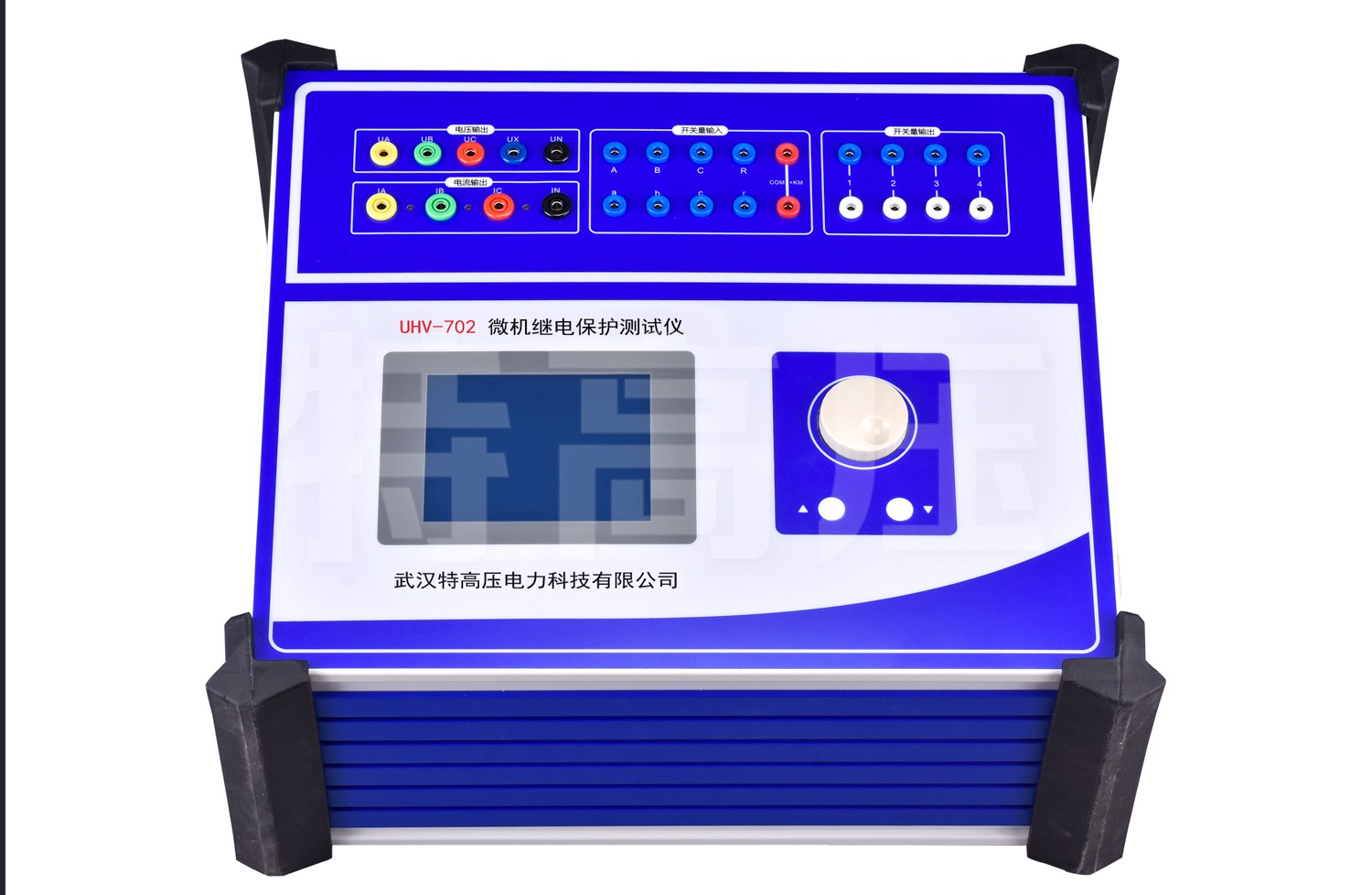

武漢特高壓電力科技有限公司專注于電力測試設備的研發與生產。其微機繼電保護測試儀采用現代數字處理技術，能夠模擬電力系統中的各種運行狀態與故障類型，為保護裝置提供標準的測試信號。

該儀器通常具備以下功能特點：

• 多通道輸出：可同時輸出多相交流電流、電壓，滿足復雜保護繼電器的測試需求。

• 豐富的測試模塊：內置多種測試程序，如過流、速斷、差動、重合閘等，用戶可根據被測保護裝置的類型選擇相應的測試項目。

• 波形回放功能：支持導入現場記錄的故障波形數據進行再現測試，有助于復現和分析特定故障場景下保護裝置的動作行為。

• 數據管理與報告生成：測試完成后，儀器可自動記錄測試數據，并支持生成格式統一的測試報告，便于存檔與后續查閱。

在產品資質方面，該系列測試儀已獲得國家相關部門頒發的計量器具型式批準證書（CPA證書），產品在出廠前會經過校準，確保其在規定的技術指標范圍內運行。

實踐案例：某區域110kV變電站主變保護定檢

2024年春季，某地區一座110kV變電站按計劃進行全站保護裝置定期檢驗。本次檢驗的重點之一是對#2主變壓器的差動保護繼電器進行功能驗證。差動保護是變壓器的主保護，其動作的準確性直接關系到主設備的安全。

以往采用傳統測試設備進行此項檢驗，需要多臺儀器配合，接線復雜，且測試過程的記錄多依賴于手動抄錄，效率有待提升且易引入人為疏忽。此次，校驗團隊決定采用武漢特高壓的微機繼電保護測試儀來完成此項任務。

現場測試流程如下：

1. 準備工作：測試人員根據主變參數及差動保護定值單，在測試儀上設置好主變接線方式（如Y/Δ-11）、變比、各側平衡系數以及差動動作門檻值和制動系數。

2. 模擬測試：測試儀通過其多路輸出通道，同時模擬主變壓器高、低壓側的電流信號。通過改變兩側電流的幅值與相位，精準模擬了區內故障（如變壓器內部短路）和區外故障（如外部線路故障）等多種工況。

3. 數據分析：在模擬區內故障時，測試儀輸出的差流大于保護定值，差動保護繼電器應正確動作并發跳閘信號；在模擬區外故障時，差流應被有效抑制，保護裝置可靠不動作。整個測試過程中，測試儀屏幕實時顯示電流波形、差流計算值及動作時間。

4. 報告生成：所有預設的測試點完成后，測試儀自動生成了一份包含測試條件、動作結果、動作時間等關鍵信息的報告。報告清晰顯示，該差動保護繼電器在所有測試項目中的動作行為均符合定值要求。

此次定檢工作，由于測試儀集成度高、操作流程清晰，大幅減少了測試接線與參數設置時間。自動生成的標準化報告，也減輕了后期整理數據的工作量，使得整個校驗過程更為流暢、規范。

總結

對于電力系統與依賴穩定供電的化工、冶金等工業企業而言，繼電保護系統的可靠性不容忽視。武漢特高壓的微機繼電保護測試儀，通過其綜合性的模擬測試能力和數據管理支持，為驗證保護裝置的性能提供了一種方法。它有助于將潛在的保護邏輯隱患，在定期檢驗中得以發現和處理，從而為電網與生產設備的安全穩定運行增添一份保障。
